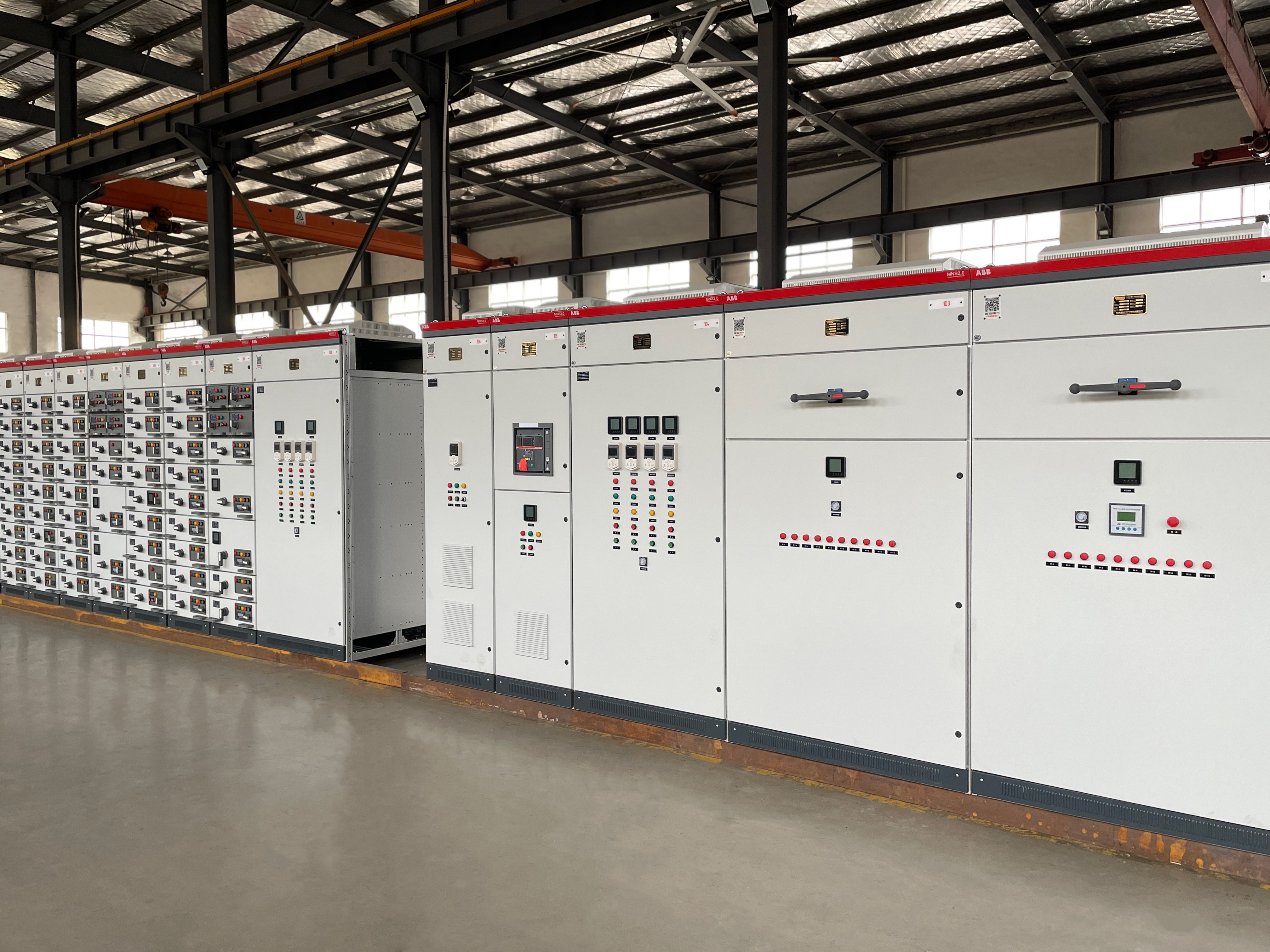

ABB低壓電容補償柜在低壓配電柜中扮演著“功率因數優化者”的角色。它通過自動分步投切并聯在配電變壓器1kV及以下母線的電容器組，提供容性無功功率，有效補償感性無功功率。這一過程不僅減少了電壓和無功功率的波動，降低了線路損耗，還顯著提高了變壓器的傳輸容量和電力傳輸效率。同時，電容補償柜還具備負荷監測功能，能夠?qū)崟r(shí)監測電網運行狀況，實現無功補償與配電監測的一體化，為電力系統的穩定運行提供了有力保障。

從結構上看，ABB低壓電容補償裝置是一個精密元件的集成體。它通常包括電抗器、電容器、隔離開關、熔斷器、接觸器、電流互感器、快熔等二次元件。一個典型的低壓電容補償柜中，這些元件協同工作，通過監測進線柜的電壓和電流相位差，控制器輸出控制信號，精確控制交流接觸器的閉合和斷開，從而實現電容器的智能投入和退出。這種設計不僅提高了電容補償?shù)木群托?，還增強了系統的可靠性和穩定性。

ABB低壓電容補償柜在設計時充分考慮了各種使用條件，確保其在各種環境下都能穩定運行。其最高運行電壓不超過1.1倍額定電壓，最大過載電流不超過1.31倍額定電流，能夠適應一定的電壓波動和過載情況。同時，它能在-25℃至+45℃的環境溫度下正常工作，室內相對濕度不超過90%（溫度為25℃時），安裝地點海拔高度不超過2000m。此外，電容補償柜還要求安裝地點無劇烈振動，垂直傾斜度不超過5度，且無導電性塵埃、火災、爆炸危險，以及足以腐蝕金屬和破壞絕緣的氣體。這些嚴苛的使用條件，使得ABB低壓電容補償柜成為了電力系統中值得信賴的守護者。
