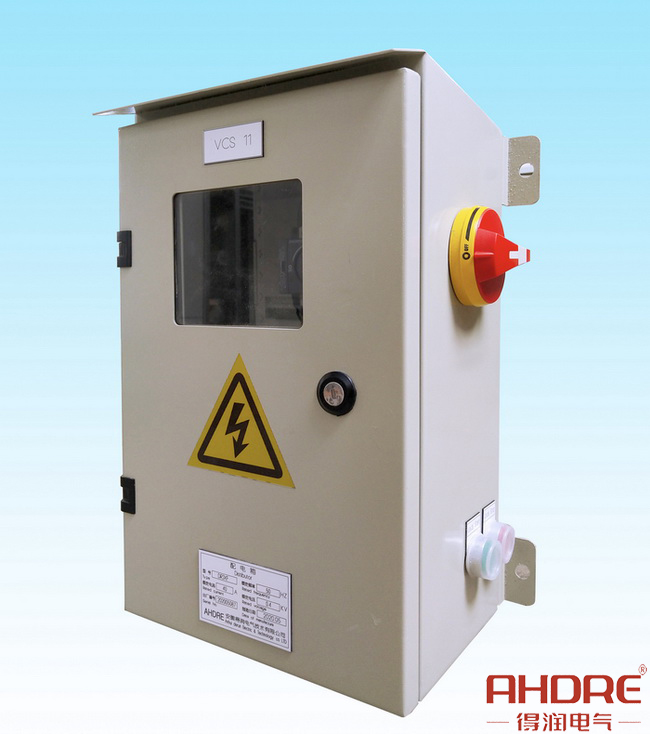

VCS安全隔離開關箱是一種結構簡單、性能優越、斷合能力高的配電裝置，可用于急斷開、就地安全斷開，以及電機起?？刂?、正反轉控制、變速驅動控制等配電方案。與普通的隔離開關箱不同的是，VCS隔離開關箱能夠觀察到開關觸點，且箱體與箱門有機械聯鎖裝置進行安全控制。

一、結構特點

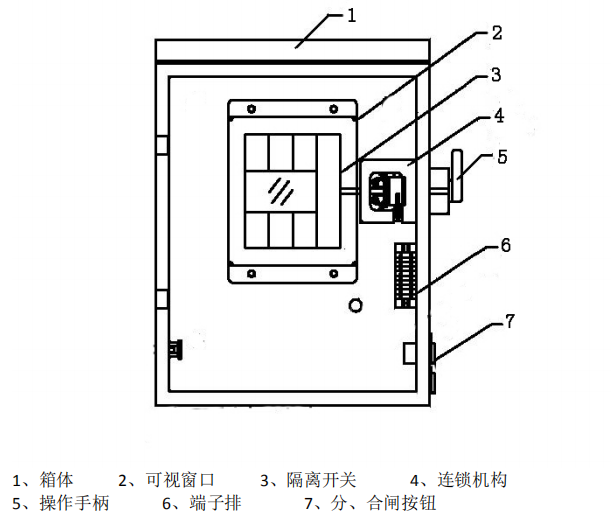

VCS安全隔離箱結構圖

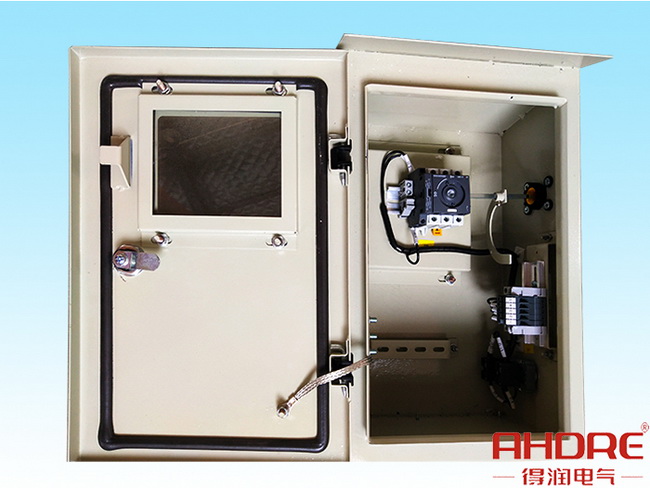

VCS安全隔離開關箱內的開關安裝板上安裝有觸點可視的隔離開關，且與隔離開關相對應的箱門處安裝可視窗口。箱內的機械聯鎖裝置與箱體外側壁上的操作手柄相連接，操作手柄下方的設有合分閘控制按鈕，該控制按鈕通過箱體內的接線端子和隔離開關的輔助觸點進行接線，進而實現對VCS可視斷點隔離開關箱的遠程控制。

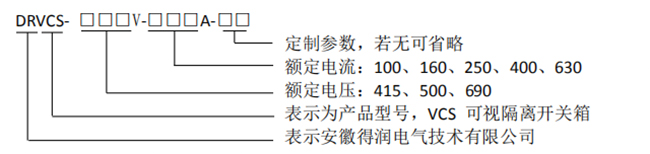

二、技術參數與選型

額定絕緣電壓Ui(V):800V

額定沖擊電壓Uimp(KV) :8KV

額定工作電壓Ue(V):AC415V, AC500V, AC690V

額定工作電流Ie(A):100A,160A,250A,400A,630A

額定工作頻率:50～60Hz

防護等級:IP65

三、應用案列

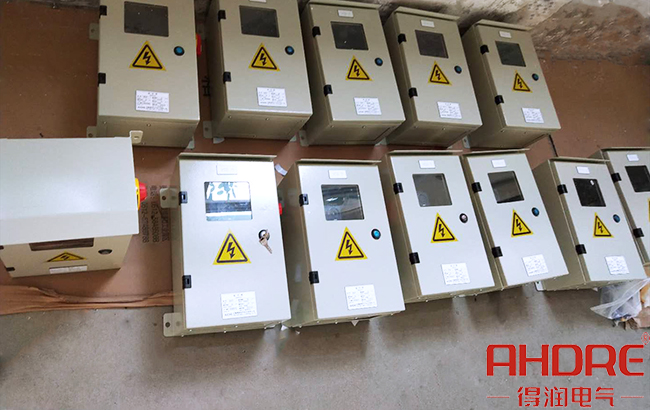

得潤電氣提供一批VCS安全隔離配電箱投運于國外的幾內亞粉磨站擴建項目工程，該項目對配電要求嚴格，需提供安全系數高的開關裝置，并能夠保證斷合線路能力滿足現場需求。

目前，得潤電氣的VCS安全隔離開關箱支持特殊場合定制特定要求的規格，如機旁操作柱與VCS一體箱、出線采用工業插頭的快接型VCS箱、防爆型VCS箱等。需根據現場不同方案的選擇、電機功率大小、以及線路負載情況選擇合適的配電方案。
