現如今比較暢銷的柜型無外乎中置式開關柜和移開式開關柜。而中置式高壓開關柜更是多數業主的優選方案。中置柜的柜體由于其靈活多變的組裝風格，功能強大，便于維護等特點，越來越被消費者喜愛。成為電力設施中炙手可熱的產品。下面得潤電氣小編就從柜體的特點、結構原理、保護裝置方面來具體介紹一下：

一、中置柜柜體的特點：

中置柜微機保護裝置是集保護、測量、監視、人機接口、通信等多種功能于一體;專門針對開關柜進行"單元化"設計，一臺裝置即可完成開關柜內所有的自動化功能，簡化了開關柜二次設計和施工，代替了各種常規繼電器和測量儀表，節省了大量的安裝空間和控制電纜;此款保護為一款經濟型保護，電流的測量是通過保護CT輸入的電流來實現，并非專門的測量CT，這種測量適用于要求不高，單純用來監視電網參數的場合。

二、中置柜柜體結構原理：

高低結構與等高結構。標準的中置柜為高低結構，前側高度為2300mm，后側高度為2000mm;而等高結構前后高度一致。高低柜的母線為品字形布置，儀表室為獨立結構，可拆卸;等高柜母線為垂直一字形布置，儀表室與柜體為一體結構。等高結構比高低結構有更大的安裝空間，也便于制作和運行維護。

接地開關后置與中置。中置柜的接地開關有后置和中置兩種安裝方式。接地開關后置時，進行電纜施工或維護時，須從中置柜的前側下柜門進入，不便于施工。中置柜的前后門都要與接地開關進行"五防"聯鎖。接地開關中置時，電纜施工或維護從后側下柜門進入。通常柜的下部前后兩側用鐵板隔開，前側無帶電導體，后門與接地開關進行"五防"聯鎖。

三、中置柜柜體的保護裝置：

適用系統:35KV及以下電壓等級的不接地、小電阻接地、消弧線圈接地、直接接地系統;

保護范圍:既可用于進線、出線等線路保護，也可用于、PT、主變后備保護、電動機、電容器、電抗器等設備保護;

保護功能:通用型，30余種保護功能于一體，不分場合、需要什么功能接什么線;

測量功能:0.2級高精度專業測量、可對十余種電氣參數進行測量;

操作回路:自帶防跳、帶備自投、自保持功能;

產品外觀:100mm超薄金屬機身，較強抗電磁干擾能力，適用于KYN28等常用中置柜。

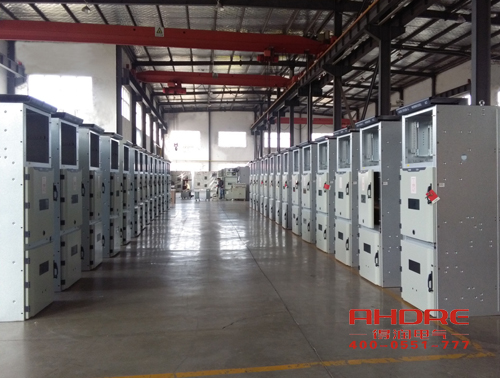

安徽得潤電氣的KYN28中置柜在眾多的國內外項目中被廣泛選用，其產品穩定性、成熟性和后期升級、維護均屬于高口碑產品。歡迎您致電400-0551-777前來參觀、考察我們的生產基地。
