ABB MNS2.0出線柜 增加同時側出和后出的混合方案
發布日期：2024-04-24
掃一掃
來源：
瀏覽次數：309

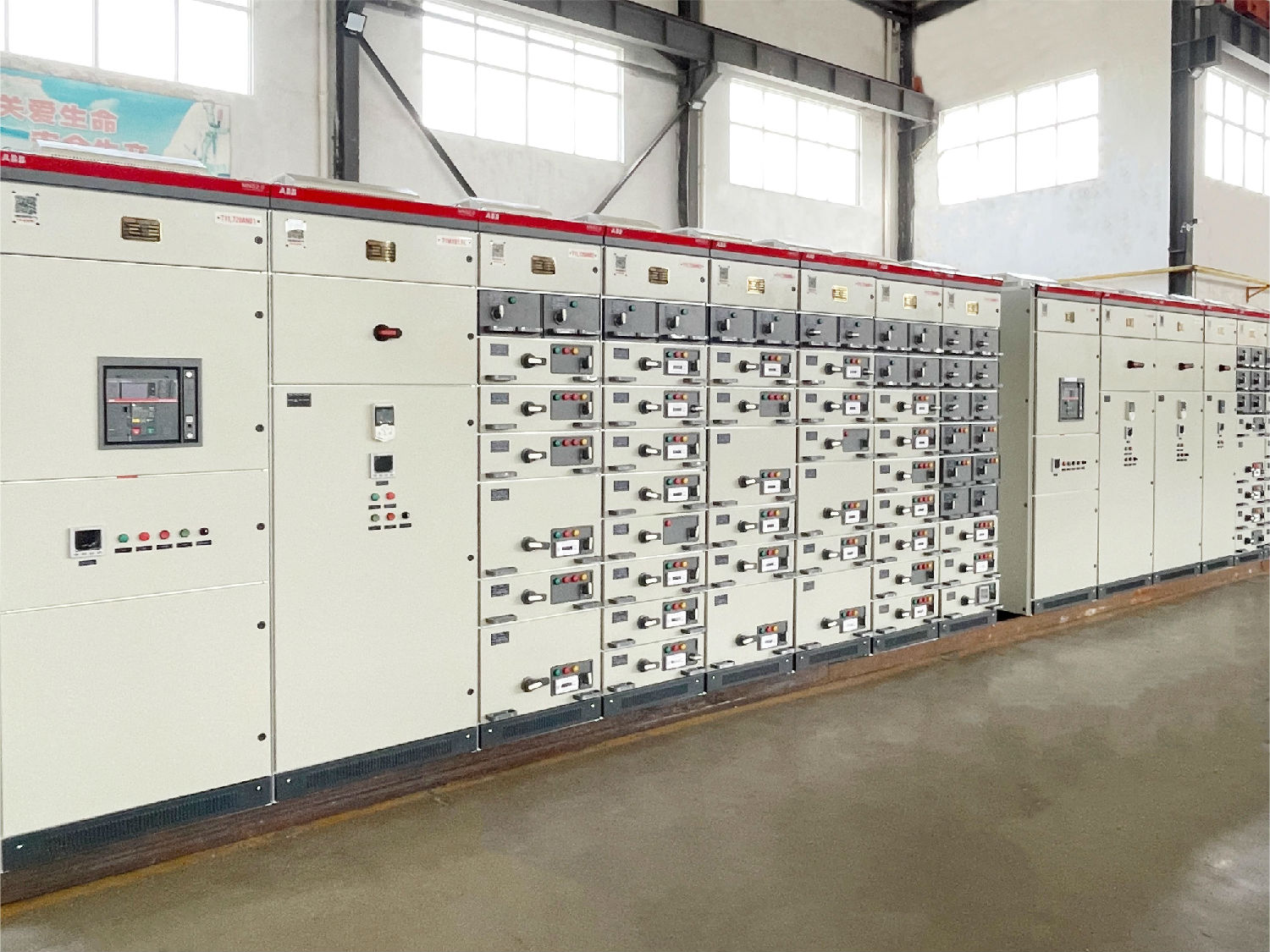

ABB MNS2.0出線柜采用了瑞士ABB公司的MNS系列低壓開關柜技術，并進行了綜合改進，使其成為國內較先進的低壓抽出式開關設備。
該產品的主要技術特點如下：
模塊化設計：開關柜由標準化的、成系列的模塊組成，便于安裝、維修和擴展。這種模塊化設計使得開關柜的制造和安裝更加高效，同時也降低了維護成本；
機械聯鎖裝置：抽屜具有可靠的機械聯鎖裝置，確保用戶在操作時的安全性。這種設計有效避免了因誤操作導致的安全事故，提高了電力系統的穩定性；
上通風門優化：上通風門、電纜室門和后門采用明鉸鏈設計，使得門轉動平穩、角度更大，且整體效果更加美觀協調；
一次轉接件改進：一次轉接件改為獨立安裝，方便維修，減少了停電時間，提高了經濟效益；
出線方案靈活：MCC柜的一次電纜出線方案更加靈活，除了原有的側出和后出方案外，還增加了同時側出和后出的混合方案，滿足了不同用戶的需求；
抽層內電聯規格可選：8E、16E和24E單元抽層內的一次電聯規格可根據實際電流大小選擇電纜，提高了用戶現場維修和更改的便利性；
后出線方案優化：對中立柱進行重新優化，增加了出線電纜的空間，便于用戶維修。同時，二次接插件位置的調整減少了二次電纜到端子的距離，避免了因柜子并柜后無法維修的問題；
可翻門式頂蓋：安裝方便，省力省時，提高了工作效率；
此外，通過電容補償，ABB MNS2.0電容柜還可以對主母線進行無功補償，提高電力系統的功率因數，降低線路損耗，提高電能質量。
