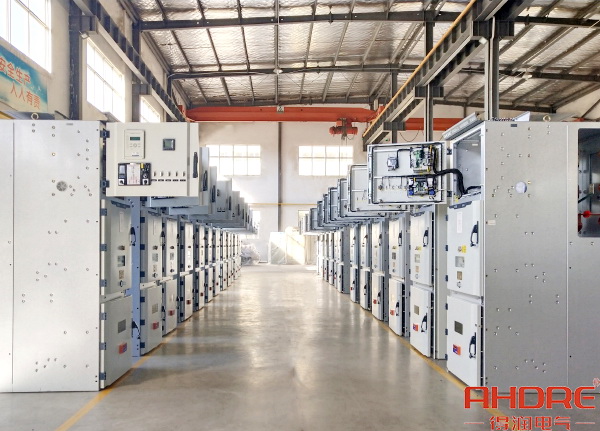

10kV高壓開關柜是被接地的金屬外殼封閉的開關設備，除進線柜外，其具有接受和分配電能，能夠?qū)﹄娏﹄娐穼?shí)現控制、保護、測量、監視。一般由一次設備和二次設備組成，按照一定的配電方案組合成配電裝置。那么10kV高壓開關柜主要的一次設備有哪些?分別又有什么作用？

一、組成

柜體是由柜體和中置式可抽出部件兩大部分組成。柜體又可以分為四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。主要的元器件有斷路器、隔離開關、電流互感器、電壓互感器、負荷開關等一次設備組成。

二、一次設備的作用

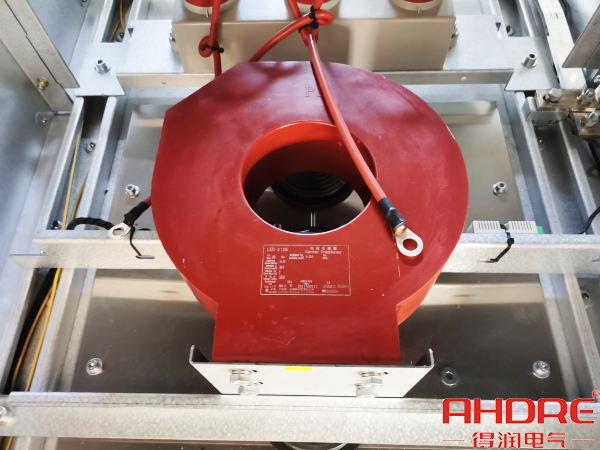

1、電流互感器的主要功能是什么？

從通過大電流的電線上，按照一定的比例感應出小電流供測量使用，也可以為繼電保護和自動裝置提供電源。

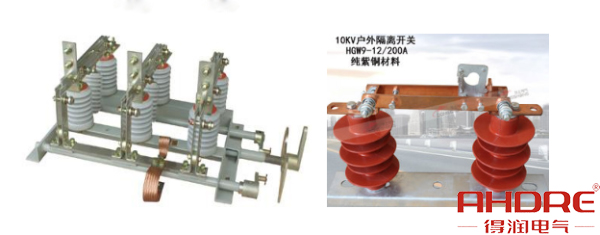

2、隔離開關的主要功能是什么？

主要是隔離高壓電源，以保證其他電氣設備的安全檢修。因?yàn)闆]有專門的滅弧結構，所以不能切斷負荷電流和短路電流。

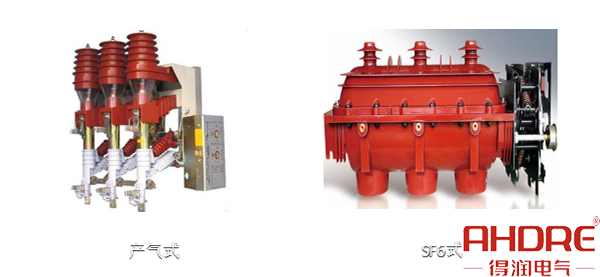

3、負荷開關的主要功能是什么？

具有簡單的滅弧裝置，因而能通斷一定的負荷和過負荷電流的功能，但不能斷開短路電流，同時也具有隔離高壓電源、保證安全的功能。

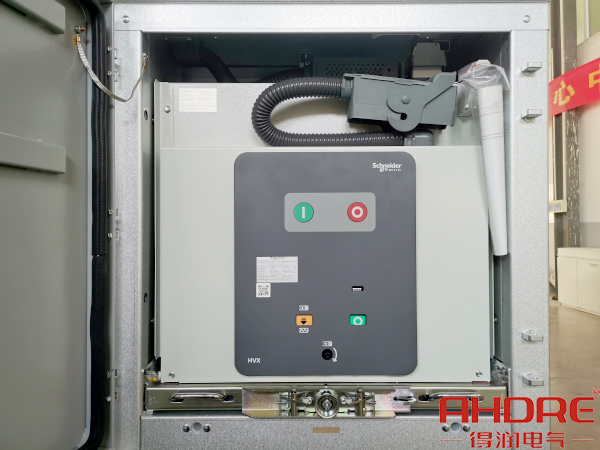

4、斷路器的主要功能是什么？

主要功能是，不僅能通斷正常負荷電流，而且能接通和承受一定時間的短路電流，并能在保護裝置作用下自動跳閘，切除短路故障。

三、五防聯鎖

為保證人身、設備的安全，中壓開關都要求具備“五防聯鎖”功能：

1、防止帶負荷分、合隔離開關（含隔離手車）；

2、防止誤分、誤合斷路器；

3、防止接地開關處在合位時關合斷路器；

4、防止帶電時誤合接地開關；

5、防止誤入帶電間隔；

除此以外，各中壓開關設備型式不一樣，各自會具備一些獨特的聯鎖，如中置柜的二次插件聯鎖等。

10kV高壓開關柜常用的柜型有KYN28A-12系列和施耐德公司的MVnex系列，當然除了這兩種外還有其他類型的柜型。得潤電氣深耕電氣行業多年，致力為研發和生產高低壓配電柜，提供設計、銷售、生產、售后等一站式服務。
