低壓電容補償裝置如何投切工作？
發布日期：2020-03-28
掃一掃
來源：
瀏覽次數：483
低壓電容補償裝置顧名思義是起電容補償作用的，電容補償時電容和負載是并聯連接的，電容如同電庫一樣，當負載增大時，由于電源存在內阻，電源輸出電壓就會下降，由于電容的兩端要維持原來的電壓，從而延緩了電壓的下降趨勢。柜內通過安裝電容器組實現自動補償投切方式。下面介紹一種由可控硅模塊和熔斷器組合的低壓電容補償裝置。
一、型號及含義

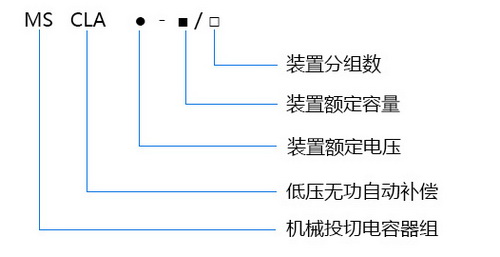

產品的型號及含義
二、組成部分
低壓電容補償裝置一次設備有熔斷器、電流互感器、電容器、可控硅模塊、電抗器、隔離開關等裝置，二次設備有一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等。柜內整體框架分為四部分分別為控制電源、散熱系統、可控硅操作系統、電容器投切工作。
1、可控硅模塊
可控硅模塊用來控制電流，搭配熔斷器可以有效切斷過載電流避免線路故障。

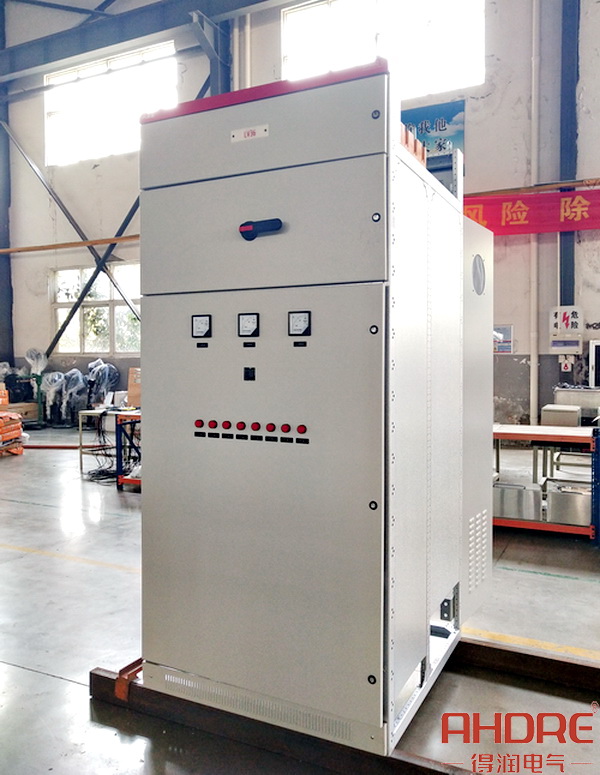

低壓電容補償裝置正面結構圖
2、電容器組投切
在電子線路上，電容器的作用是通過交流方式，來隔斷電路直流，同時還有著儲存以及電荷的釋放作用，有著很好的過濾機器，通過平滑方式將脈動信號輸出。它具有充放電特性和阻止直流電流通過，允許交流電流通過的能力。并搭配電抗器構成去諧系統可以避免這些諧振現象，串聯電抗器不但能抑制合閘時的瞬時涌流，而且可抑制、吸收諧波電流，具有濾波作用，大大提高了電網的運行安全性。
低壓電容補償裝置后面結構圖
以上就是今天分享的低壓電容補償裝置知識，電容補償柜的作用是提高負載功率因數，降低無功功率，提高供電設備的效率；電容柜是否正常工作可通過功率因數表的讀數判斷，功率因數表讀數如果在0.9左右可視為工作正常狀態。
