講解Kyn28中置式開關柜基本組成
發布日期：2019-08-31
掃一掃
來源：
瀏覽次數：387

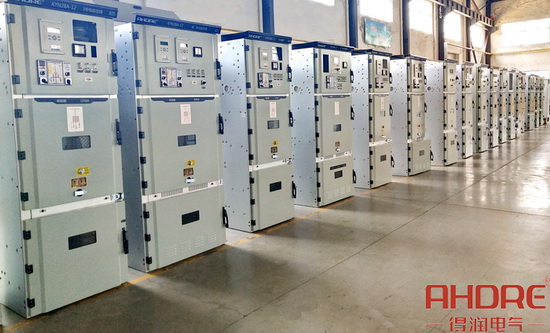

Kyn28中置式開關柜又可以稱為戶內交流金屬鎧裝中置式開關設備，用于接受和分配電能并對電路實行控制、保護及監測。中置式開關柜由四個隔室組成，分別為儀表室、母線室、斷路器室、電纜室。下面來看看每個隔室都由哪些裝置組成的吧！

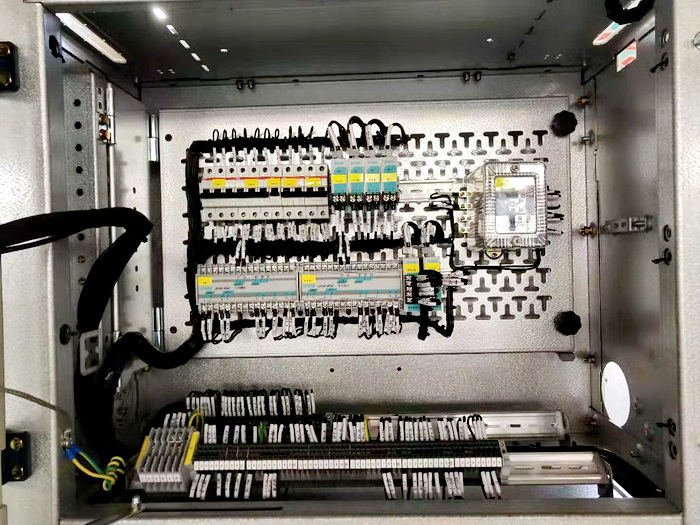

一、儀表室
儀表室的面板上，安裝有微機保護裝置、操作把守、保護出口壓板、儀表、狀態指示燈等。繼電器儀表室可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。

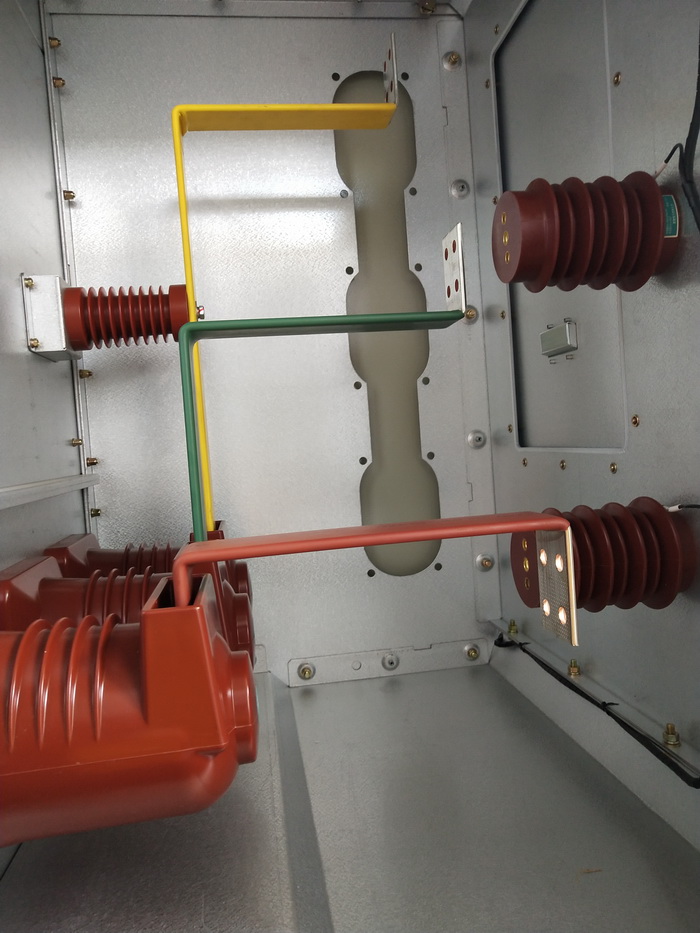

二、母線室
1．主母線；2．分支母線；3．螺栓；4．墊塊母線與支母線的聯接型。

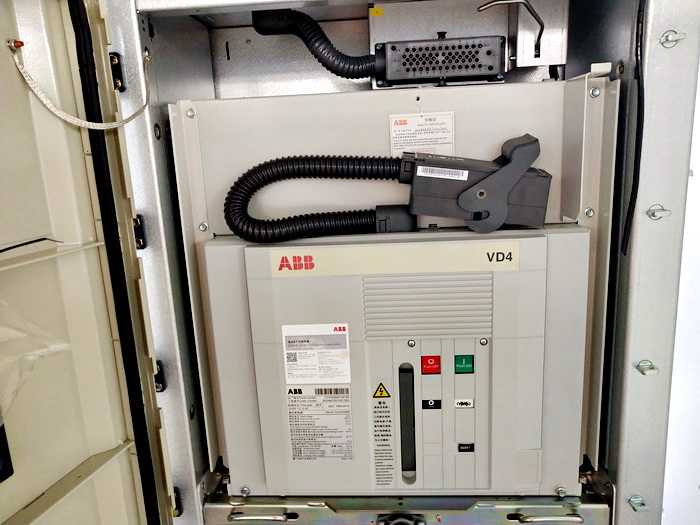

三、斷路器室
抽出式斷路器移開后，斷路器隔室內的靜觸頭被活門遮蔽，斷路器隔室被保護。在斷路器室內，打開金屬活門檢查靜觸頭。

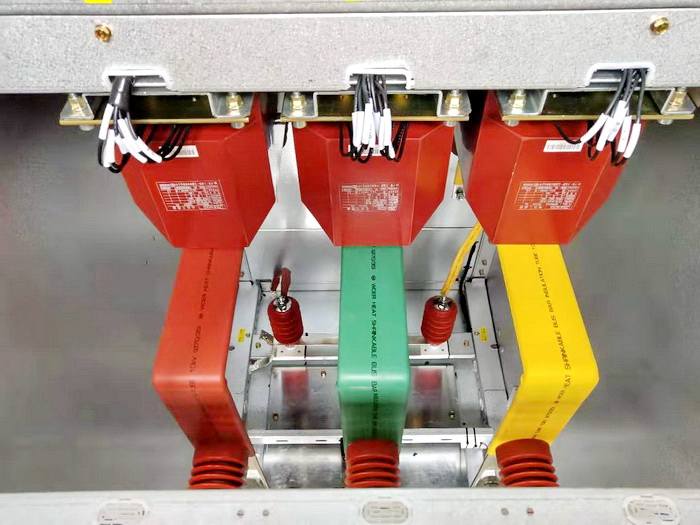

四、電纜室
電纜室空間較大，必要時每相可并接6根單芯電纜。
以上就是Kyn28中置式開關柜四個隔室的基本講解，聯鎖裝置和泄壓裝置也是中置式開關柜的重要配置，二者使開關柜在運行中安全可靠，更好保障產品的質量和效率。想要了解更多中置式開關柜，歡迎來電咨詢得潤電氣。
