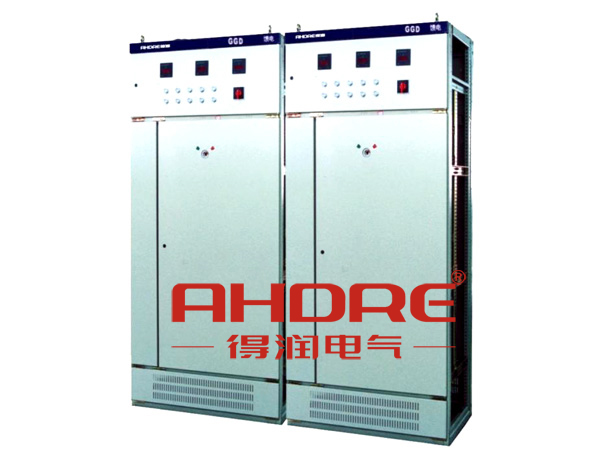

安徽得潤電氣技術有限公司生產的DRGGD1型交流低壓配電柜發電廠、化工、冶金、紡織、高層建筑等行業的電力用戶作為交流50Hz、額定工作電壓380V、額定工作電流至5000A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。以下為該DRGGD1配電柜的結構簡介：

1.配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。

2.配電柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱操控，當柜內元器件發熱后，熱量上升，通過上端的槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱目的。

3.配電柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方、面目一新。

4.柜門用轉軸式活動鉸鏈與構架相連，方便安裝和拆卸，門的折邊處均嵌有一根山型橡塑條，關門時與架構之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5.裝有電器元件的儀表門用多股軟銅線與構架相連，整柜構成完整的接地保護電路。

6.柜體面漆選用聚脂桔形烘漆，附著力強，質感好。整柜呈亞光色調，避免了炫光效應，給值班人員創造了較舒適的視覺環境。

7.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

8.柜體的防護等級為IP30，用戶也可以根據使用環境要求在IP20-IP40之間選擇。
