分享一拖一自動高壓變頻旁路柜的結構特點
發布日期：2020-07-23
掃一掃
來源：
瀏覽次數：370

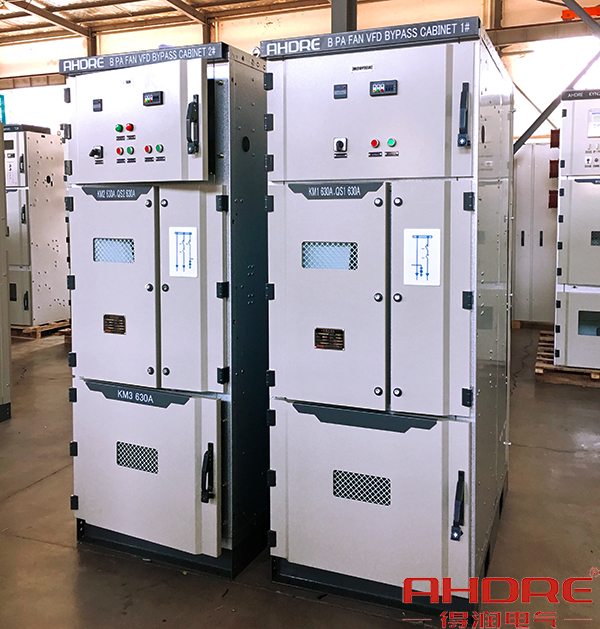

一拖一自動高壓變頻旁路柜是由兩臺柜體組成的，采用了真空接觸器和隔離開關的搭配方案，利用PLC自動控制系統實現與變頻器的全自動化切換功能。旁路柜的工作方式分別有自動和手動兩種方式，根據現場的配電要求選擇合理的技術方案。
一、連接方式

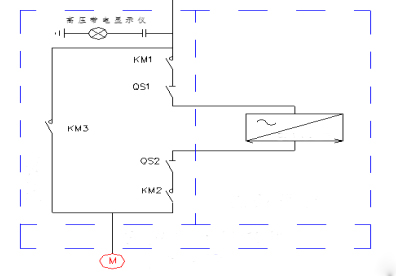

二、工作原理
真空接觸器KM1、KM2與兩個刀閘隔離開關QS1、QS2電氣互鎖；KM1、KM2與KM3電氣互鎖；當KM1、KM2閉合，KM3斷開時，電機變頻運行，當KM1、KM2斷開，KM3閉合時，電機工頻運行。
KM1閉合時，QS1操作手柄被鎖死，不能操作；KM2閉合時，QS2操作手柄被鎖死，不能操作。
高壓變頻器在運行過程中出現故障停機時，系統立即切斷高壓變頻器輸入輸出接觸器KM1、KM2，并合閘旁路開關KM3將電機投入工頻電網定速運行。

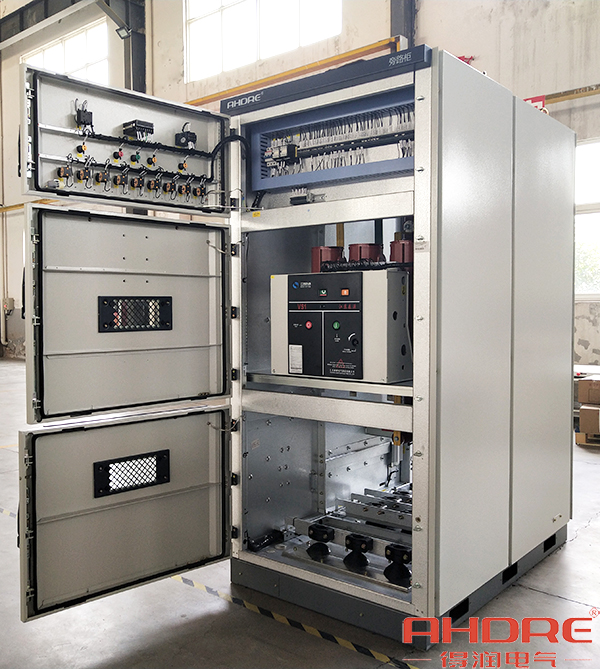

自動高壓變頻旁路柜根據結構形式的不同，可以分為單臺、一拖一、一拖二等方案。單臺自動旁路柜型方案通常采用三個真空接觸器或三個真空斷路器來實現的。雙臺柜與單臺柜相比較，雙臺柜的解決方案，與變頻器深度一致，拼柜后整體更加美觀。
