隨著高壓變頻柜在供配電行業的廣泛使用，高壓變頻旁路柜具有不容或缺的作用。變頻旁路柜是用是異常保護和檢修時安全隔離，確保變頻器出現故障時電機能正常工作。旁路柜的切換方式主要有手動旁路和自動旁路，且每種旁路方式有不同設計方案，根據項目需求設計合理的配電方案。

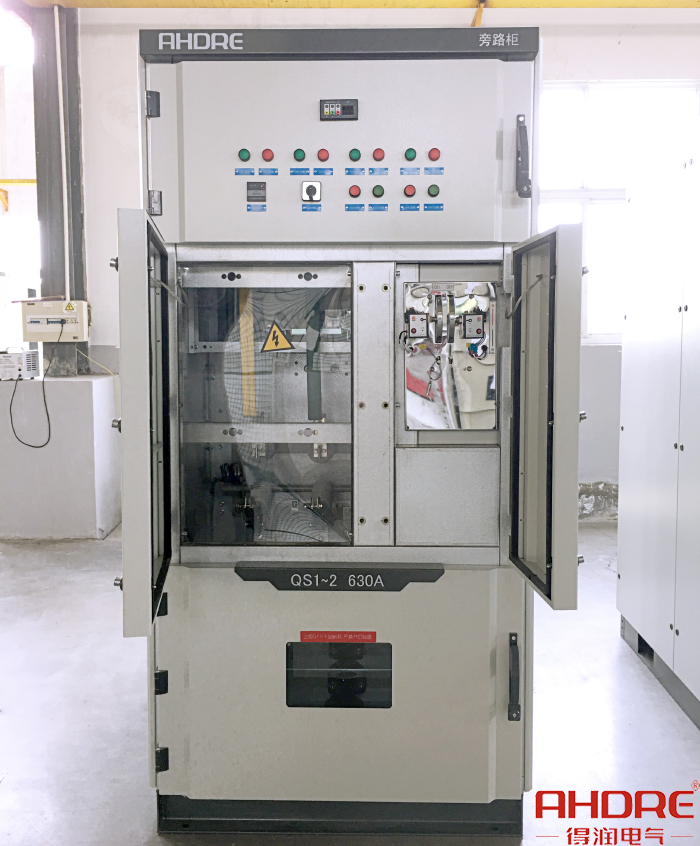

一、手動旁路柜

手動旁路柜一般配有隔離開關方案。開關室設有兩把獨立的隔離開關，采用CS6手操機構，拐臂連接連桿，操作機構依次通過連桿、拐臂對隔離開關實施操作。二把隔離開關其中一把隔離控制變頻進線電源，另一把隔離控制變頻出線與電機，運維檢修時二把刀閘打開，形成各自獨立的、可見的斷口，保障操作人員的安全。

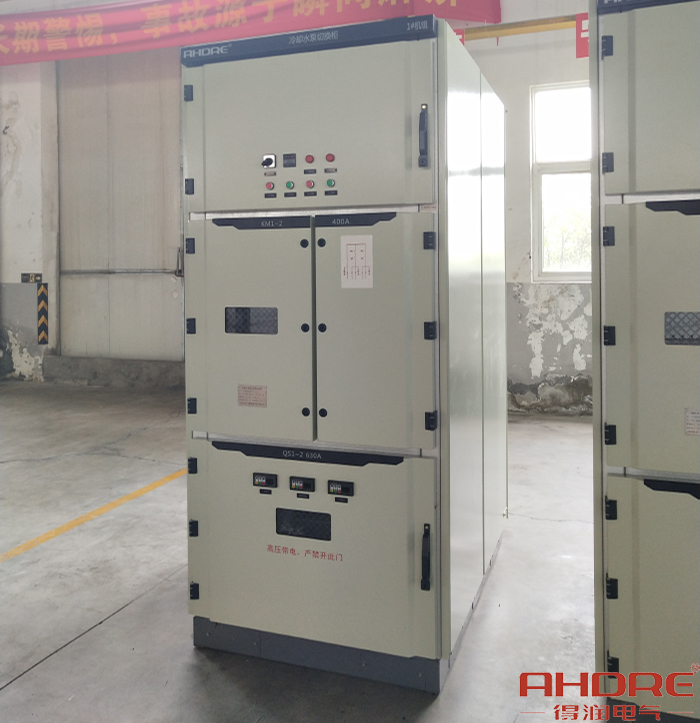

二、自動旁路柜

自動旁路柜一般配有真空斷路器或真空接觸器。如下圖真空接觸器的方案，當KM1和KM2與KM3之間帶電氣連鎖，此時不能同時閉合；QS1和QS2帶電磁鎖，QS1與KM1、QS2與KM2間電氣連鎖，KM1/2閉合時相應QS1/2不能帶電操作。

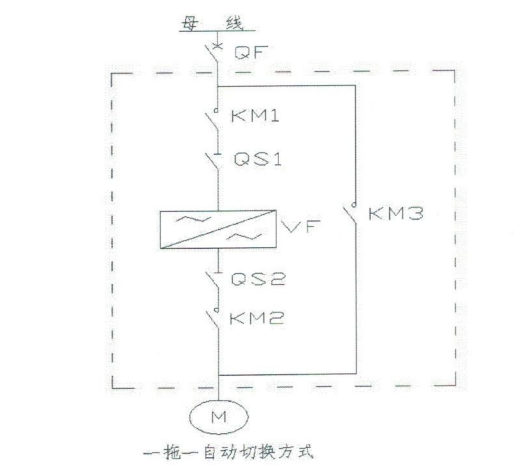

自動旁路柜原理圖

三、優點

手動旁路柜通過操作人員進行合分閘的操作，能夠有明顯的的斷電時間，需人工判斷后確定是否切換。

自動旁路柜可以滿足現場無需人員的操作工作，通過UPS自動控制系統實現無擾動切換。

自動旁路柜和手動旁路柜的選擇，主要根據現場不同方案的選擇、電機功率大小、以及線路負載情況選擇合適的設計方案。目前，自動旁路方案的應用領域更廣，能夠?qū)崿F(xiàn)無人操作控制，且滿足現場不停機的需求。
