10KV高壓開關柜原理、接線及維護講解【收藏】
10KV高壓開關柜是目前應用廣泛的配電設備，主要作用在電力系統中起到配電、輸電、電能轉換及控制保護作用。關于10kv高壓開關柜的原理、接線方案以及維護等方面，今天小編給大家詳細講解一下。
一、概述及原理
1.概述
KYN28A型戶內交流金屬鎧裝中置式開關設備(以下簡稱開關設備)系由西安森源公司開發和提供技術轉讓的先進中壓開關設備。它適用于三相交流額定電壓12KV、24KV、額定頻率50（60）Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

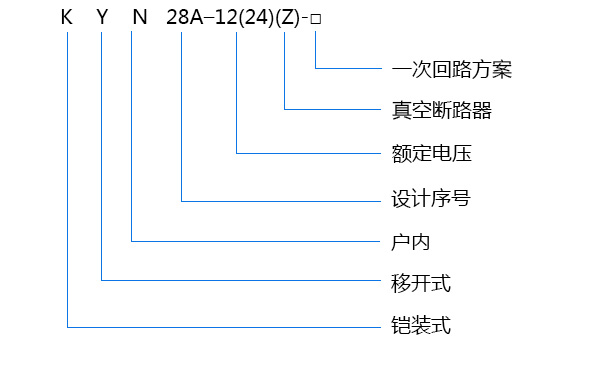

2.型號及含義

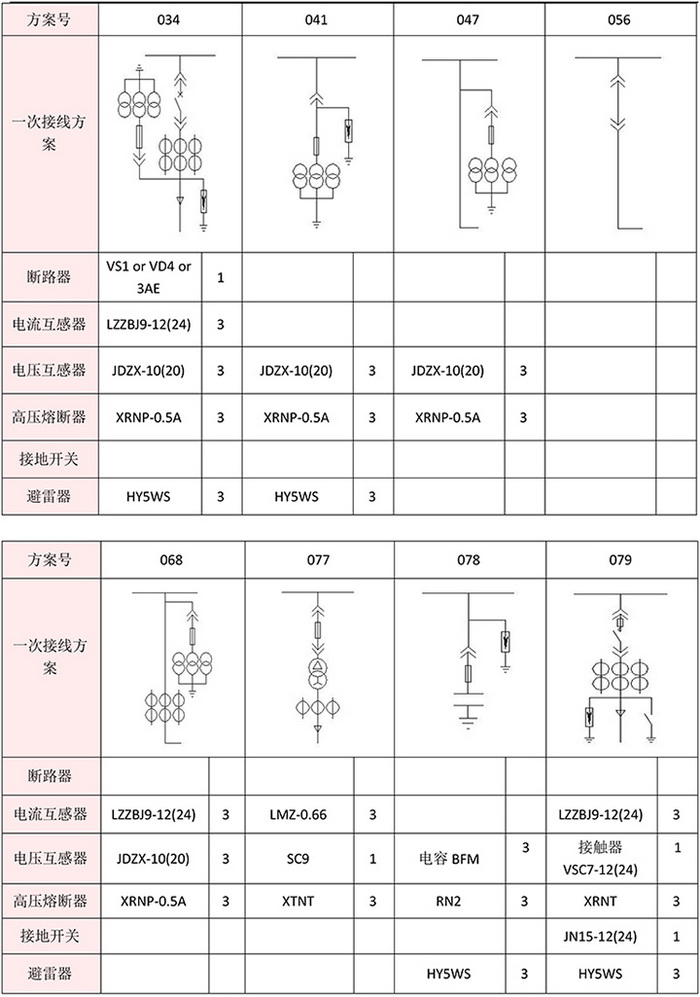

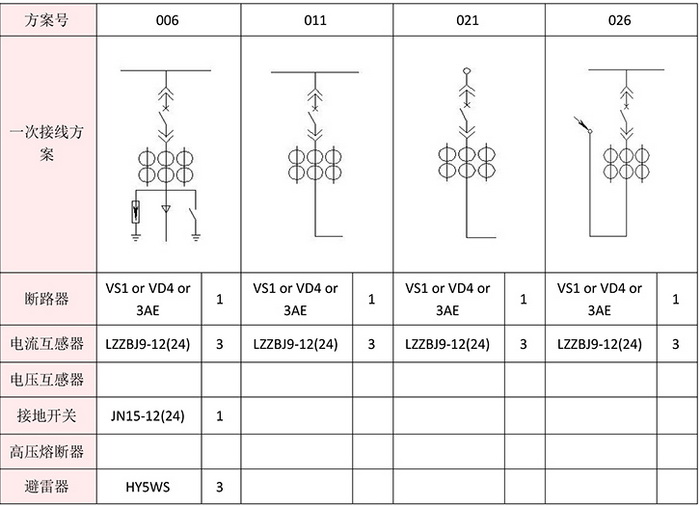

二、接線方案
三、維護保養
1. 外觀：銘牌標識完好、清晰；內外各部件無積塵；斷路器位置指示正確；信號燈指示正確、功能正常；儀表顯示正常；元器件無異常松動；器件工作溫度正常。
2. 斷路器、接線：緊固斷路器、隔離開關、接觸器、繼電器一、二接線；應無松動、破損、過熱、銹蝕、變色現象。
3. 小車式開關：小車完好，工作正常：開關在推入或拉出時應靈活、機械、閉鎖可靠；母排插接出頭應表面清潔、光滑、連接處應涂抹電力復合油脂。
4. 避雷器、接地：檢查避雷器和防雷接地，架構接地應良好。
5. 微機保護：運轉正常、測試正常，參數顯示與儀表一致。
