詳解KYN28A-12型高壓柜號中數字與不同字母含義

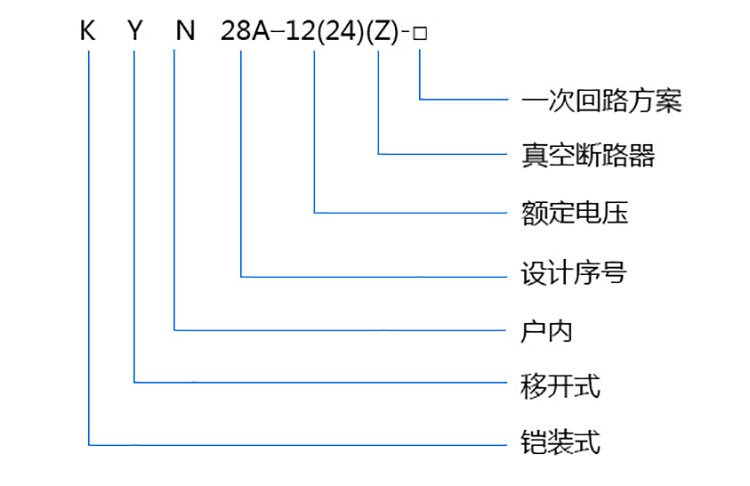

國內常見的10kV高壓開關柜是KYN28A-12型開關柜，其型號字母已標注了其含義。
K:指的是開關柜的結構。Y:指的是斷路器可以移開抽出。N：室內或者屋內使用。28A:指設計號，這樣方便區分和記憶。12（24）：代表此開關柜只能在12(10)kV或者24（20）kV的電壓等級中使用。

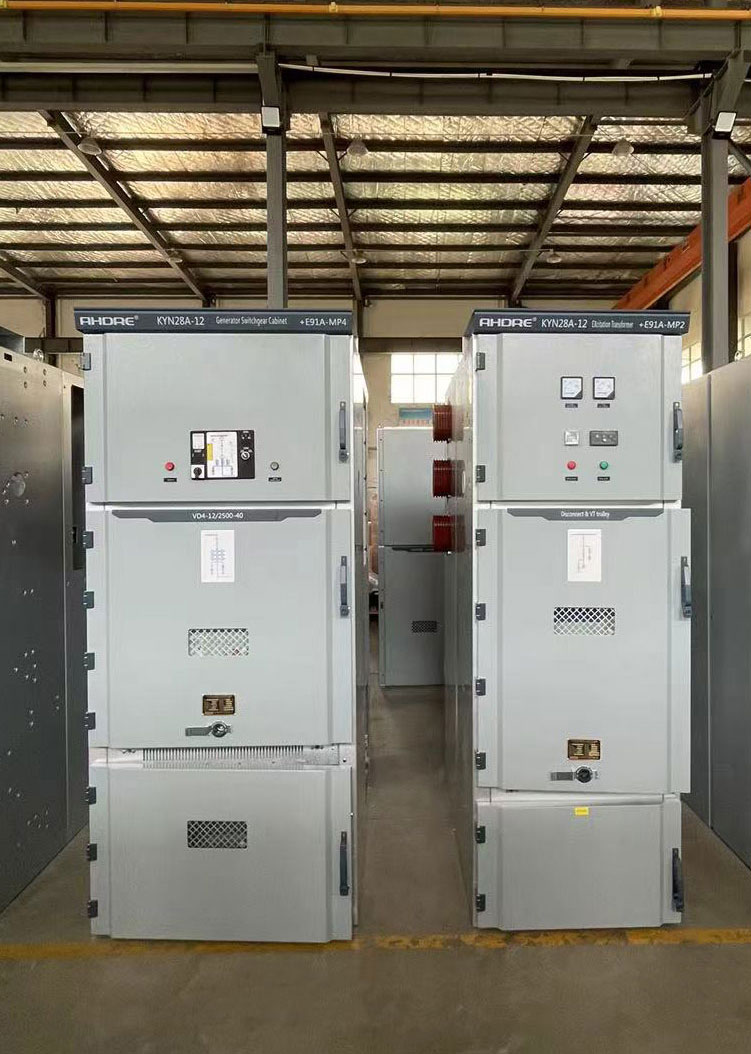

先了解一下它的全名：戶內交流金屬鎧裝中置式開關設備，業內人士簡稱為10kV開關柜或10kV高壓柜，外觀如下：
KYN28A戶內交流金屬鎧裝中置式開關設備，適用于額定電壓為12KV、24KV頻率為24KV，額定頻率為50(60)Hz的三相交流電力系統。用于接收和分配電能，控制、保護和電路監控。
KYN28A-12高壓開關柜結構
高壓開關柜由柜體和中置式可抽出部件(即手車)兩大部分組成。機柜分為四個獨立的隔間，外殼的防護等級為IP4X，每個隔間和斷路器隔間在開門時的防護等級為IP2X。這個開關柜可以從正面安裝、調試維護，所以可以背對背布置，靠墻安裝。

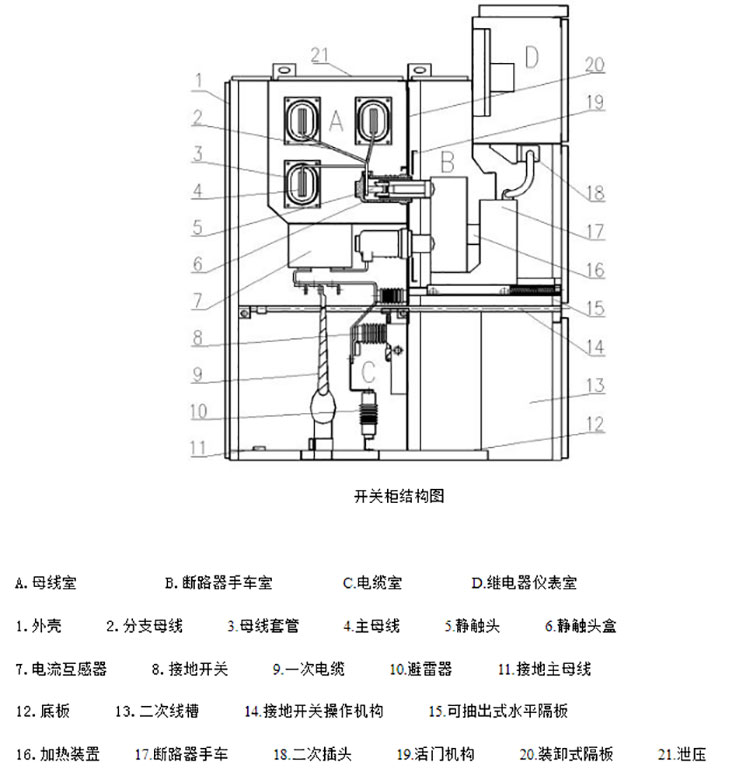

就開關柜而言，進線柜或出線柜是基本的柜體方案。此外，還有安裝固定負荷開關、真空接觸器手車、隔離手車等其他方案。(如下圖所示)為例說明開關柜的結構：外殼隔板、斷路器室、斷路器手車、母線室、繼電器儀表室、防止誤操作聯鎖裝置、泄壓裝置等。
