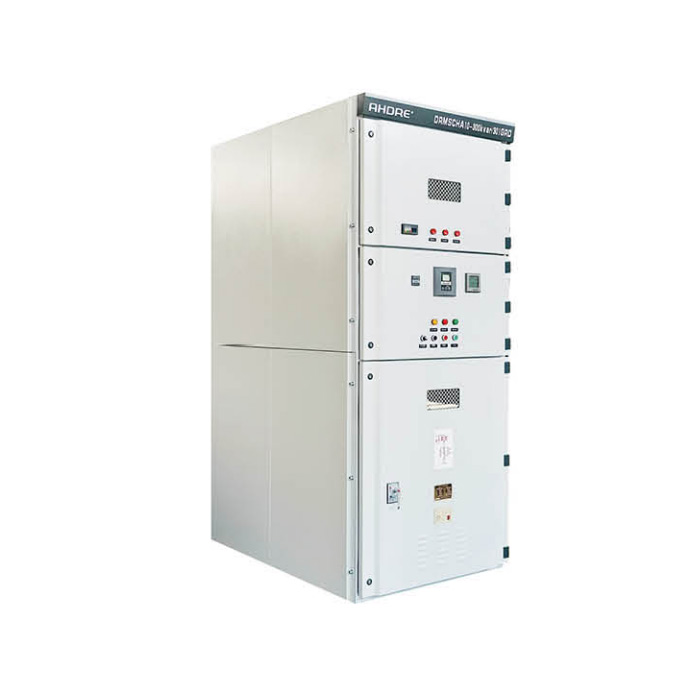

MSCHA 高壓無功自動補償裝置
發布日期：2024-11-21
掃一掃
來源：
瀏覽次數：400
- 概述
MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，相應的容性無功功率。該裝置采用單元積木式設計，每步一回路，每回路獨立成柜，可擴展柜體數(回路數)增加容量。串聯電抗可制諧波和涌流，分步投切使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。
- 特點
1).模數化拼裝柜體配合凹凸型門結構，元器件安裝可以按模數位調整，立體感強，機械強度高。
2).先進的功率因數控制器分級分步投切，自動跟蹤無功需求，投切迅速，補償精準。
3).搭載ABB小型PLC控制系統，手、自動無擾切換，全自動化、可靠性高。
4).噴逐式熔斷器作為單臺電容器保護，其獨立絕緣間隔保證動作掉牌后無相間、相對地拉弧。
