在變頻調速系統中，是否配置旁路柜是一個常見的工程決策。變頻器配套使用旁路柜（也稱為“工頻/變頻旁路柜”或“切換柜”）主要是為了**提高整個系統的可靠性和可用性**，其核心思想是：**當變頻器發生故障時，可以迅速將電機切換到工頻電網直接運行，保證生產的連續性。**

下面我將詳細解釋為什么需要它、它的工作模式以及適用場景。

### 一、核心原因：提高可靠性和保障生產

變頻器是復雜的電力電子設備，由IGBT、電容、控制板、散熱系統等眾多部件組成。盡管現代變頻器非?？煽浚匀淮嬖诎l(fā)生故障的可能（如過流、過壓、過熱、模塊損壞等）。

在某些關鍵生產環節中，電機驅動的設備（如水泵、風機、重要 conveyor）不允許隨意停機。一旦停機，可能導致：

*   **生產線中斷**，造成巨大經濟損失。

*   **工藝流程破壞**（如化工、冶金行業），恢復成本極高。

*   **引發安全事故**或對公共設施造成影響（如市政供水、消防泵）。

變頻旁路柜的作用就是在變頻器故障時，充當一個“備用通道”，繞過故障的變頻器，讓電機直接由電網供電，以固定轉速繼續運行，從而維持生產不中斷。

### 二、旁路柜的三種工作模式

一套配備了旁路柜的系統通?？梢詫崿F(xiàn)三種運行模式的切換：

1.  **變頻運行模式（正常模式）**

    *   **路徑**：電網電源 → 旁路柜中的變頻回路隔離開關/斷路器 → **變頻器** (輸入→輸出) → 旁路柜中的輸出接觸器 → 電機。

    *   **狀態**：此時工頻回路的接觸器處于斷開狀態，變頻回路的接觸器閉合。

    *   **目的**：實現電機的調速控制，達到節能、精確工藝控制、軟啟軟停等目的。

2.  **工頻運行模式（應急/旁路模式）**

    *   **路徑**：電網電源 → 旁路柜中的工頻回路隔離開關/斷路器 → **旁路接觸器** → 電機。

    *   **狀態**：變頻器被完全從主回路中隔離（其輸入輸出開關均斷開），工頻回路接觸器閉合。

    *   **目的**：在變頻器故障或需要檢修時，讓電機直接工頻運行，保證生產不間斷。這是旁路柜的核心功能。

3.  **停機檢修模式**

    *   **路徑**：所有主回路斷路器、接觸器均斷開，并配有明顯的機械隔離開關。

    *   **狀態**：變頻器和電機均與電源完全隔離，形成一個明顯的“斷開點”。

    *   **目的**：安全地對變頻器、電機或柜內其他元件進行維護和檢修，保障人員安全。

### 三、旁路柜帶來的其他好處

除了核心的應急功能外，旁路柜還提供了以下優勢：

*   **便于檢修和維護**：無需斷開總電源，即可安全地將變頻器從電網中隔離出來進行維護或更換。

*   **標準化與集成化**：將變頻器、斷路器、接觸器、保護裝置（如熱繼電器）、指示燈、按鈕等集成在一個柜體內，結構緊湊，接線規范，美觀且便于操作。

*   **提供完整保護**：即使在工頻旁路運行模式下，柜內的工頻回路斷路器、熱繼電器等依然能為電機提供過載和短路保護。

*   **防止誤操作**：通過機械聯鎖或電氣聯鎖裝置，確保“變頻”和“工頻”兩種回路絕對不能同時接通，否則會造成電源短路，引發嚴重事故。

### 四、是否一定需要旁路柜？

**并不是所有場合都必須配置旁路柜。** 是否需要取決于應用場景的重要性：

*   **強烈建議配置旁路柜的場景**：

    *   **關鍵設備**：一旦停機損失巨大的核心生產設備。

    *   **一拖一系統**：一臺變頻器只帶一臺電機，且該電機必須連續運行（如中央空調的冷卻水泵、主樓通風風機、市政供水泵）。

    *   **無法備用**：沒有備用泵/備用風機的系統。

*   **可以不配置旁路柜的場景**：

    *   **一拖多系統**：一臺變頻器輪流控制多臺電機，其中一臺故障可切換至另一臺。

    *   **非關鍵設備**：允許短暫停機的設備，或有備用設備的系統。

    *   **預算有限**：對成本敏感的非核心應用。

    *   **內置旁路功能**：某些特定類型的變頻器（如一些內置旁路接觸器的軟起動器-變頻器一體化裝置）可能不需要額外的獨立旁路柜。

### 總結

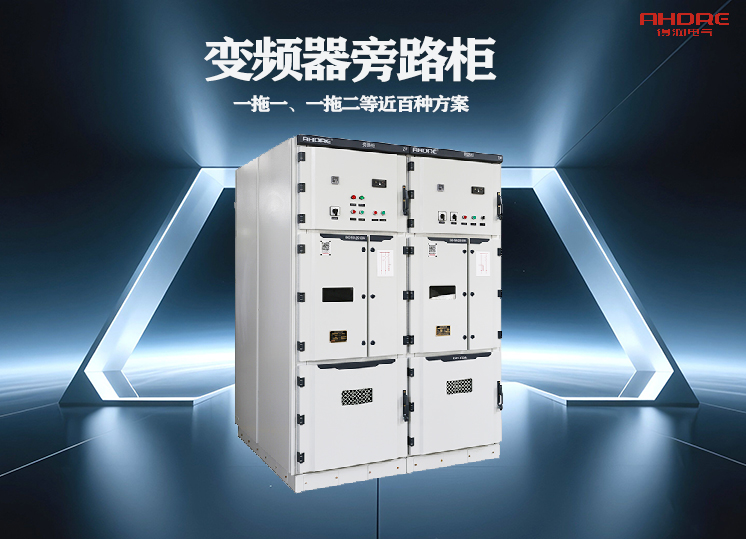

總而言之，**變頻器配套使用旁路柜本質上是一種風險規避和可靠性投資**。它用額外的硬件成本，換來了系統極高的可用性和維護便利性，是對變頻器可能發生故障這一風險的重要備份方案。在重要的工業場合，加裝旁路柜被視為一種標準且明智的工程實踐。得潤電氣生產的變頻器旁路柜有幾十種方案，主要配套ABB和西門子變頻器中。
