在做工控設計及維修過程中，難免會與接線及線路布局打交道。然而，一個先進、成熟的工控設計方案離不開合理、規范的線路布局及接線。

當我們打開一個接線規范、標志清晰的控制柜時，所展現在眼前的就仿佛是一個一目了然的現實版的接線圖。通過這個“接線圖”我們可以方便的查找設備故障及線路信號狀況等細節。

以下是想要與大家一起分享的一個接線柜接線布局及相關細節。

圖一

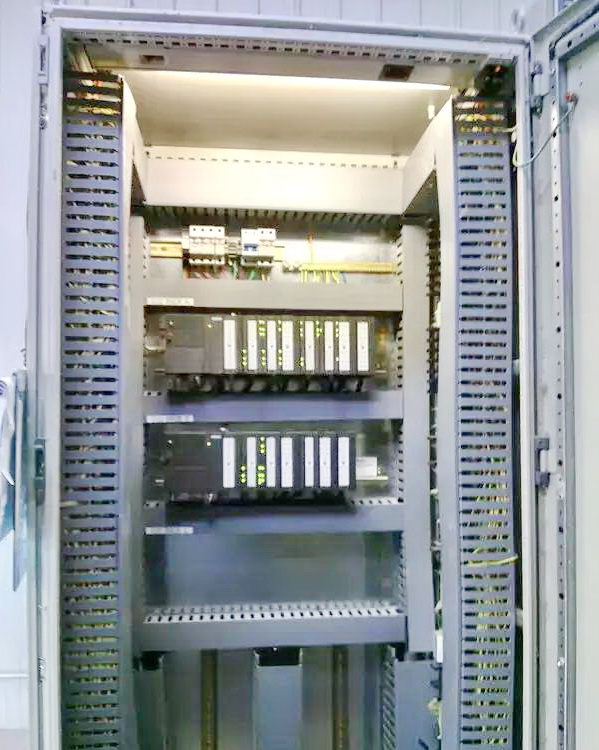

圖一是一個分布式IO的模塊接線控制柜。這個IO接線柜已使用近10年了，雖經歷了多次維修，但仍保持其原有的現狀。這主要歸功于其規范及標志清晰的接線?，F(xiàn)分成幾個局部圖來與大家分享一下認為是亮點的幾個部分接線的優點。借此起到一個拋磚引玉的作用。

圖二

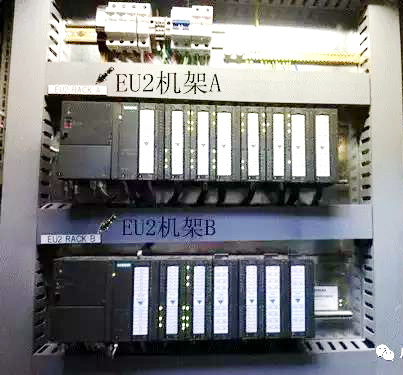

圖二為控制柜（圖一）的模塊布置圖。線槽蓋上標明了機架的代號。很醒目，方便維修時查找相對應的模塊所處的機架號。

圖三

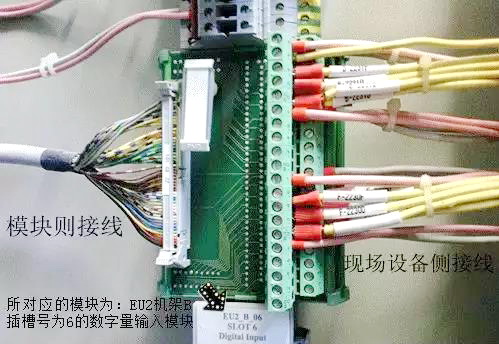

圖三是柜內其中一個輸入模塊的模塊側接及現場至模塊側的接線圖。它是通過一個通端子排來實現對接的：左側接線通往模塊；右側為現場設備至模塊的信號線。下方白色標記是所對應的模塊的機架號（EU2機架B）、模塊插槽號（插槽號為6）、模塊類型（數字量輸入）。

圖四

圖四是柜內每個現場設備的控制信號電源。即，每個設備都有一個單獨的控電源。這個電源是通過一個2A的快熔保險串接的主回路上，一旦某個現場設備的控制信號出現短路或過載，快熔保險會熔斷，且該回路因快熔保險斷開后使得快熔保險座上的LED燈亮起。

這樣線路布局的好處是：各個設備的控制信號源是相對獨立的，一旦其中一個出現故障，別的設備不受影響，而且故障的查找范圍很小并且十分明顯，從而方便維修及縮短維修時間。

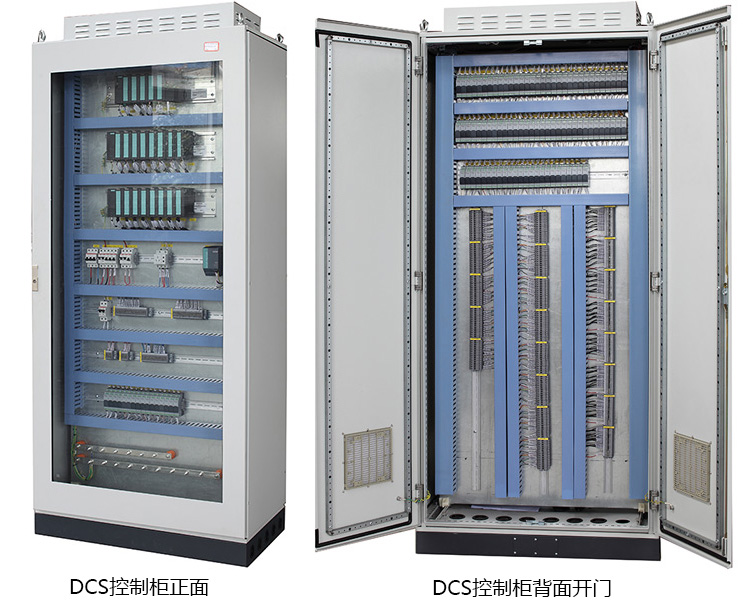

下面來看一看安徽得潤電氣生產的PLC控制柜的接線，會讓您意想不到的驚喜！線路整潔，清晰！
