詳細了解10KV高壓計量柜的實物結構圖
發布日期：2019-12-04
掃一掃
來源：
瀏覽次數：392
10KV高壓成套柜是由多種用途不同的開關柜組成的，常見的有進線柜、分段柜、手車柜、變頻柜、計量柜等。今天給大家詳細講解高壓計量柜的結構組成，計量柜顧名思義就是用來計算、測量電能數據的配電設備，在配電系統中起著重要作用。

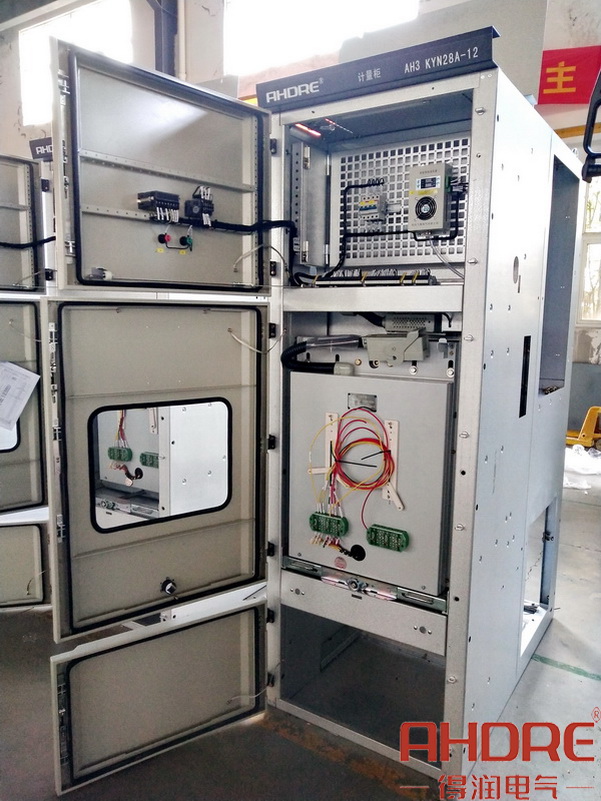

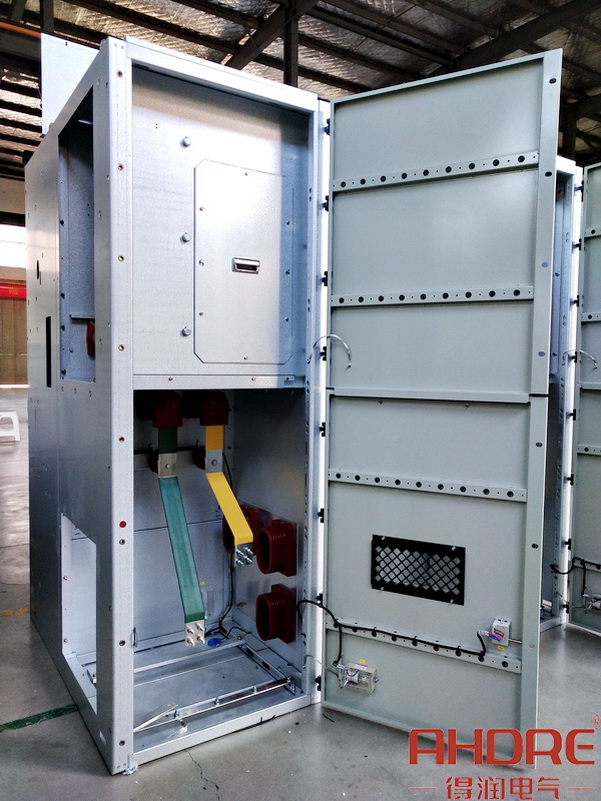

一、高壓計量柜的組成結構
高壓計量柜分別由儀表室、母線室、斷路器室、電纜室四個隔室組成。外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。開關設備的主柜架是選用進口敷鋁鋅薄鋼板，并采用多重折邊工藝。裝置由電壓互感器、電流互感器、計量手車、高壓熔斷器、智能操控裝置、智能除濕裝置、以及二次設備等組成。

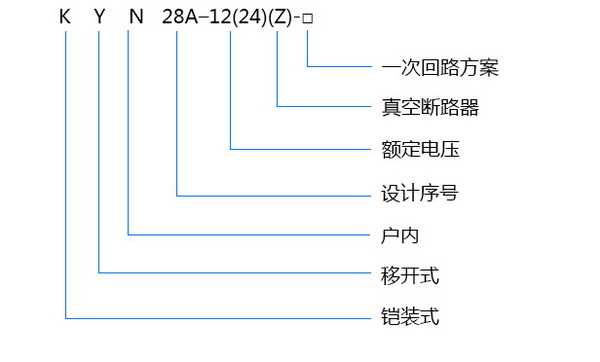

二、型號及含義
三、使用環境
1、環境溫度:最高溫度+40℃，最低溫度-10℃；
2、環境濕度：日平均相對濕度≤95%，月平均相對濕度≤90%；
3、海拔高度:1000m以下；
4、抗地震度:地震烈度不超過8度；
5、周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；
6、無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。
以上就是安徽得潤電氣廠家生產的10KV高壓計量柜，此次高壓產品采用智能除濕裝置，使柜內保持良好運行環境。想要了解更多產品特點，歡迎來電咨詢。
