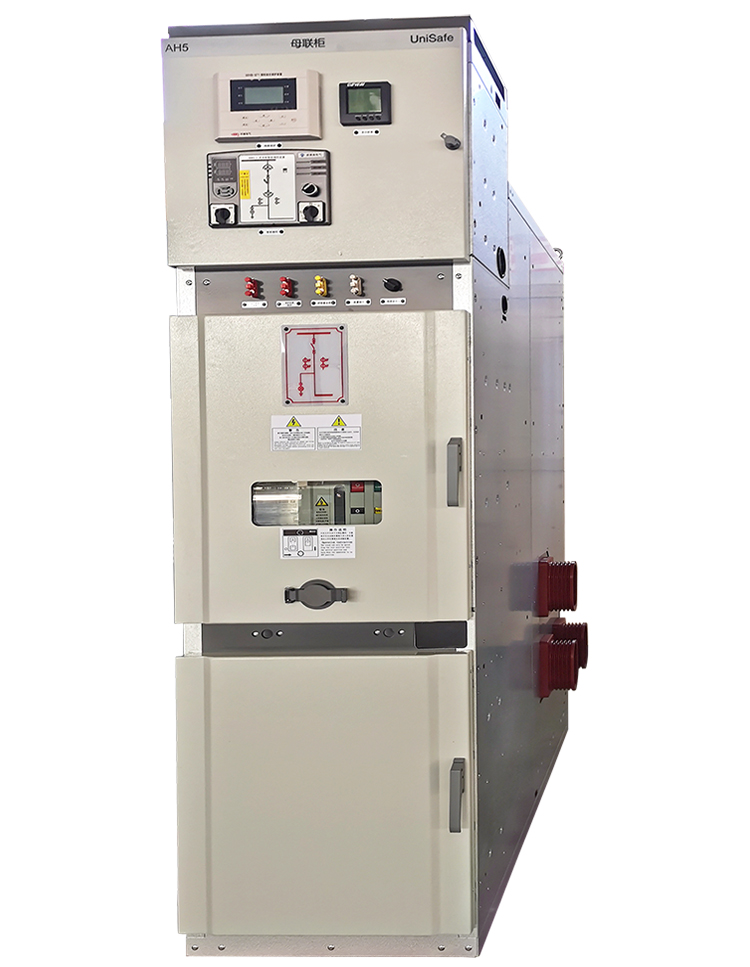

作為一種緊湊型、智能化的空氣絕緣金屬封閉開關設備，Unisafe中壓授權柜憑借良好的配電系統方案，現廣泛應用于各行各業的配電領域。相比其他中壓開關柜，UniSafe中壓柜的結構特點有哪些？下面詳細了解其開關柜結構的基礎知識。

一、結構組成

UniSafe中壓柜由四個獨立隔室組成，分別為低壓室、斷路器室、母線室、電纜室。其柜體采用鍍鋅鋼板材料制成，板材厚度為2mm，柜寬最小為600mm。

（1）斷路器

開關柜采用VD4真空斷路器，擁有功能模塊化設計的操作機構，通過絕緣材料進行真空滅弧。其性能穩定，使用壽命長。

（2）電流互感器

電流互感器用環氧樹脂澆注而成，用于向測量和保護裝置傳遞信息。

（3）電壓互感器

電壓互感器用環氧樹脂澆注而成，用于向測量和保護裝置傳遞信息?？晒潭ò惭b在互感器小車上。當電壓互感器安裝在小車上時配有熔斷器，任何一相熔斷器熔斷都將發出觸點信號。

二、特點

1、完善的機械聯鎖，保障電力系統的安全運行；

2、靈活的方案設計，滿足用戶的不同需求；

3、結構緊湊，空間利用率高；

4、采用均勻電場既符合絕緣的設計，外形尺寸小，減少用戶的土建投資；

5、高結構強度，抗內部燃弧故障。

三、應用案例

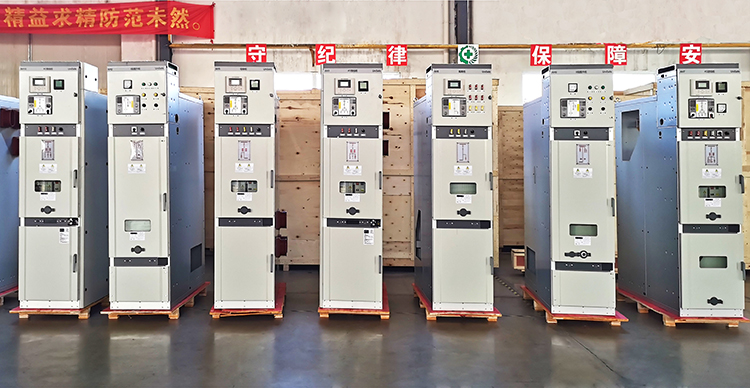

得潤電氣作為ABB公司長期合作伙伴，并于去年獲得ABB電氣UniSafe中壓柜授權資質。得潤電氣積極開拓市場，順利簽下了泉州市的一所污水處理廠的供配電項目，向其提供了一批ABB高低壓授權柜，其配電方案充分滿足用戶需求。

UniSafe中壓授權柜設計美觀合理、運行穩定可靠、維護安全方便等諸多特點，著實為用戶帶來了便利。在多年的完善優化后，其設計特色符合國內各行業的配電系統，提供了更多的智能配電方案。
